热电偶用补偿导线、补偿电缆



　　热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。本产品采用GB／T 4989-94《热电偶用补偿导线》国家标准(等效采用IEC584-3《热电偶第三部分—补偿导线》国际标准)，绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。使用温度—60—205—260℃，属于当代国际先进水平。产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部门。

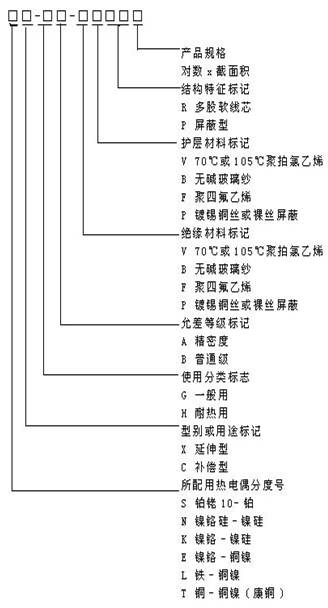

◆ 主要技术指标 ◆ 型号表示

补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC
其中：a)型号第一个字母与热电偶的分度号相对应；
b)字母“X”表示延伸型补偿导线(型别)；
c)字母“C”表示补偿型补偿导线(型别)。
注：SC型补偿导线可配用R型分度号热电偶



◆ 使用分类、允许等级、护层着色标志


使用
分类

标
志

允差等级及护层着色

普通级

精密级

一般用

G

B(黑色)

A(灰色)

耐热用

H

B（黑色）

A(灰色)



◆ 结构特征、绝缘层、护层材料、使用温度
R多股软线芯
P屏蔽型


绝缘层及护层

使用温度

材料

符号

聚氟乙烯

PVC

-25～70℃
-25～105℃

聚全氟乙丙烯

FEP

-60～205℃

可溶性聚四氟乙烯

PFA

-60～260℃

结绝示意

护层

绝缘层

合金丝

护层

屏蔽层

合金丝

示例：

　　配K型补偿导线，单线标称截面1.5mm2
　　一般用普通级补偿性补偿导线表示为：
　　KC-GB-VV-2×1.5
　　耐热用精密级补偿性补偿导线表示为：
　　KC2-HA-FFP-2×1.5
　　耐热用精密级屏蔽软线延伸型补偿导线表示为：
　　KX-HA-FFRP-2×1.5

注：

  1. 补偿导线成品的线芯间和线芯与屏蔽间的绝缘电阻，在温度20℃时，每10m不小于5MΩ。
  2. 补偿导线成品耐热老化温度在275℃/24小时前后进行5倍外径的卷绕试验，经电压500V/1分钟不击穿。
  3. 耐热用补偿导线的防水试验，从成品中取出1.5M的试样端部外露放入40±2℃的恒温器中，经240小时（10天）后，导线线芯间和线芯与屏蔽间每米电阻值不小于25MΩ。
  4. 耐热用补偿导线的耐酸试验，从成品中取出1.5M试样端部外露放入40±2℃，95%浓度的硫酸溶液中，经240小时（10天）后，导线线芯间和线芯与屏蔽间每米电阻值不小于25MΩ。
　　补偿导线技术条件符合IEC-584-3标准，一般用的符合GB4989－85标准。

◆ 产品标号（标记）

配用热电
偶分度号

一般用（G）
产品标号

耐热用（H）
产品标号

普通级

精密级（S）

普通级

精密级（S）

S

SC-G

SC-GS

SC-H

--

N

NC-G

NC-GS

NC-H

NC-HS

K

NC-G

NC-GS

NC-H

--

KC2-G

KG2-GS

KC2-H

KC2-HS

KX-G

KX-GS

KX-H

KX-HS

E

EX-G

EX-GS

EX-H

EX-HS

J

JX-G

JX-GS

JX-H

JX-HS

T

TX-G

TX-GS

TX-H

TX-HS



◆ 补偿导线合金丝和绝缘层颜色

补偿号
线型号

配用热电
偶的分度号

补偿导线合金线

绝缘层
着色

正极

负极

正极

负极

SC

S(铂铬10—铂)

SPC(铜)

SNC(铜镍)

红

绿

NC

N(镍铬硅—镍硅)

NPC(铁)

NNC(铜镍)

红

黄

KC

K(铜—康铜)

KPC(铜)

KNC(铜镍)

红

蓝

KX

K(镍铬—镍硅)

KPX(镍铬)

KNX(铜镍)

红

黑

EX

E(镍铬—铜镍)

EPX(镍铬)

ENX(铜镍)

红

棕

JX

J(铁—铜镍)

JPX(铁)

JNX(铜镍)

红

紫

TX

T(铜—铜镍)

TPX(铜)

TNX(铜镍)

红

白



◆ 补偿导线的热电势、允差

型
号　

热电势及允差（mv）

往复电阻

100 ℃

200 ℃

20℃，长度
为1m，截面
积为1mm

热电势

允 差

热电势

允 差

普通级(B)

精密级(A)

普通级(B)

精密级(A)

SC

0.645

±0.037(±5℃)

±0.023(±3℃)

1.440

±0.057(5℃)

--

＜0.1Ω

NC

2.744

±0.074(±2.5℃)

±0.044(±1.5℃)

5.912

±0.082(2.5℃)

±0.049(±1.5℃)

＜0.6Ω

KC

4.095

±0.105(±2.5℃)

±0.063(±1.5℃)

8.137

±0.201(5℃)

--

＜0.8Ω

KX

4.095

±0.105(±2.5℃)

±0.063(±1.5℃)

8.137

±0.100(±2.5℃)

±0.060(±1.5℃)

＜1．5Ω

EX

6.317

±0.170(±2.5℃)

±0.102(±1.5℃)

13.419

±0.183(±2.5℃)

±0.111(±1.5℃)

＜1．5Ω

JX

5.268

±0.135(±2.5℃)

±0.081(±1.5℃)

10.777

±0.138(±2.5℃)

±0.083(±1.5℃)

＜0.8Ω

TX

4.277

±0.047(±1.0℃)

±0.023(±1.5℃)

9.286

±0.053(±1.0℃)

±0.027(±0.5℃)

＜0.8Ω

◆ 补偿导线的线芯截面、股数、单线直径及绝缘层、护层和外径尺寸：



使用
分类

标称
截面
(mm2)

单股线芯

多股软线芯(R)

绝缘层
厚度
(mm)

护层
厚度
(mm)

外径上限(mm)

线芯股
数(根)

单线直
径(mm)

线芯股
数(根)

单线直
径(mm)

扁平型

屏蔽扁平型

单股线芯

多股线芯

单股线芯

多股线芯

一般用（G）

0.5

1

0.80

7

0.30

0.5

0.8

3.7×6.4

3.9×6.6

4.5×7.2

4.7×7.4

1.0

1

1.13

7

0.43

0.7

1.0

5.0×7.7

5.1×8.0

5.8×8.5

5.9×8.8

1.5

1

1.37

7

0.52

0.7

1.0

5.2×8.3

5.5×8.7

6.0×9.1

6.3×9.6

2.5

1

1.76

19

0.41

0.7

1.0

5.7×9.3

5.9×9.8

6.5×10.1

6.7×10.7

耐热用(H)

0.2

1

0.5

7

0.2

0.4

0.5

2.3×4.0

2.4×4.2

3.1×4.8

3.2×5.0

0.5

1

0.80

7

0.3

0.4

0.5

2.9×5.0

3.0×5.2

3.7×5.5

3.8×6.0

1.0

1

1.13

7

0.43

0.4

0.3

3.5×5.7

3.7×6.1

4.3×6.5

4.5×6.9

1.5

1

1.37

7

0.52

0.4

0.3

4.0×6.5

4.2×6.9

4.8×7.3

5.0×7.7

2.5

1

1.76

19

0.41

0.4

0.3

4.5×7.3

4.8×7.9

5.3×8.1

5.6×8.7

◆ 多对式补偿线缆

使用
分类

对 数

标称
截面
(mm2)

线芯股
数(根)

单线直
径(mm)

结构特征

备     注

一般用（G）

2～12

1.0

4～24

1.13

每对分屏，再根据对数总屏



2～12

1.5

4～24

1.37

每对分屏，再根据对数总屏



耐热用(H)

2～12

1.0

4～24

1.13

每对分屏，再根据对数总屏



2～12

1.5

4～24

1.37

每对分屏，再根据对数总屏



型号说明：
配K型补偿导线，单线标称截面1.5mm2      一般用普通级   六对      补偿性补偿线缆
表示为：KC-GB-VPP-6×2×1.5
配K型补偿导线，单线标称截面1.5mm2     耐热用精密级   六对      补偿性补偿导线
表示为：KC2-HA-FFPP-6×2×1.5
