XTRM温度远传监测仪采用先进的微处理器进行智能控制，适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示控制，可巡回检测多路测量信号。并能对各种非线性输入信号进行高精度的线性校正。智能数字控制，量程可自由设定。控制输出有二种：各路轮回报警输出/ 远传变送输出；多路比较后最高测量点作为输出（远传变送输出）。输入/输出回路均采用光电隔离，具有良好的抗干扰能力。具有高亮度LED数码显示、指针表头显示二种。整机采用壁挂式结构（长×宽×高=160×110×70mm），安装十分简便。
　　本产品可同时测量2至4个测量点，并将各个测温回路中的温度比较以后，把最高温度的一个点作为输出，在现场可通过按键逐个观看各个点的温度。

◆ 主要技术性能

●  输入信号
　　测量通道 1～4路巡回测量
　　模 拟 量 热电偶：标准热电偶-- B、S、K、E、J、T、WRe等
　　电 阻：标准热电阻-- Pt100、Cu50、Cu100、远传压力电阻-- 30～350Ω等
　　电　流：0～10mA、4～20mA等（输入电阻≤250Ω）
　　电　压：0～5V、1～5V、mV等（输入阻抗≥250KΩ）
●  输出信号
　　模拟量输出 DC 4～20mA (负载电阻≤500Ω) DC 0～10mA (负载电阻≤750Ω)
　　DC 0～5V (输出电阻≤250Ω)DC 1～5V (输出电阻≤250Ω)
● 特 　性
　　测量精度 数字显示：±0.2%FS字或±0.5%FS；指针显示：±2.5%FS
　　分 辨 率 数字显示:±1字
　　显示范围 数字显示:-1999～9999; 指针显示:0～100～150（或特殊要求）
　　显示方式 0.8英寸高亮度LED双数码显示 发光二极管工作状态显示 1～4测量通道号显示
　　通道屏蔽与锁定功能显示
　　温度补偿 0～50℃温度自动补偿
　　参数设定 面板轻触式按键数字设定 参数设定值断电后永久保存 参数设定值密码锁定
　　保护方式 电源欠压自动复位 工作异常自动复位
● 使用环境
　　环境温度 -25℃～80℃
　　相对湿度 ≤90% RH 避免强腐蚀气体
　　供电电压 常规型　·AC 220V %（50Hz±2Hz，线性电源）
　　特殊型　·AC 90～265V（开关电源） ·DC 24V±2V

◆ 产品用途

　　1、回转密托轮油温
　　2、密小齿轮油箱油温
　　3、生料磨进出口轴承温度
　　4、煤收尘器灰斗温度
　　5、煤粉盒温度
　　6、生料磨主电机绕组温度
　　7、生料磨主电机轴承温度
　　8、生料排风机电机定子温度
　　9、高温风机绕组温度　
　　10、高温风机轴承温度　

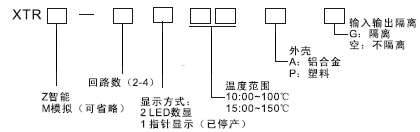

◆ 选型表

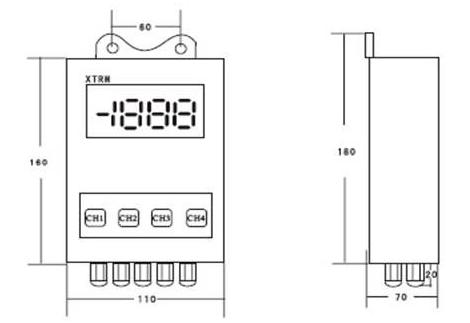

◆ 仪表的结构

◆ 电气连接

　　仪表与外部PT100热电阻的接线需打开仪表盖以后进行，PT100热电阻相连接。指示仪表、记录仪表，调节器等能够与电源串联在输出回路，输出电流正比于温度的变化，但独立于电源的变化，其应用原理如下图所示：

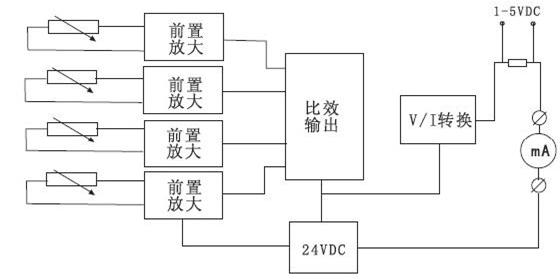

　　自热电阻传感器的测量信号通过前置放大器放大，然后被比较输入电路（选择高温信号）或选点输入电路选中某一路信号，该信号通过电压/电流（V/I）转换单元将放大器的输出电压变为4-20A恒定电流输出，原理方框图如下图所示：

◆ 仪表的维修与调整
