智能多路巡检打印记录仪
多路智能巡检打印记录仪采用先进的微处理器进行智能控制，集多路测量显示控制及打印记录于一体。本机包含多路智能巡检控制仪的全部功能，增加了现场打印记录功能，可自动定时打印或随机打印各支路的测量值。
各输入端口均具备万能或单通道信号输入功能，且各路可同时输入不同类型的信号，只需通过仪表菜单的简单设定，即可实现不同类型输入信号（各种热电偶、热电阻、标准电压/标准电流信号）之间的轻松切换，提高了仪表的通用性和可靠性。
控制输出有二种：各路统一报警输出 / 变送输出；各路分别独立报警输出/变送输出。统一报警型又分为：报警记忆型（任一路报警未解除将一直报警，直至所有各路均无报警）；报警无记忆型（巡回至有报警的路时输出报警，巡回至无报警的支路时则不报警）。输入/输出回路均采用光电隔离，抗干扰性能强。
具有高亮度LED数码显示和大屏幕全中文LCD液晶显示两种。可带有串行通讯接口。具有台式和卡入式二种外形供选择。 |
◆ 产品外形 |
|
|
外形尺寸：360×140×240mm
开孔尺寸：352×132mm |
外形尺寸：160×80×115mm
开孔尺寸：152×72mm |
|
◆ 产品接线图 |
|

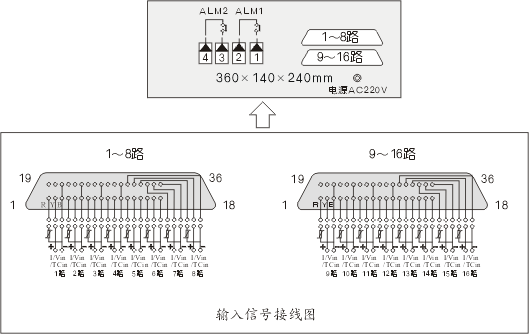

一体式机型接线图
|
|
|

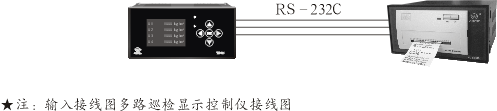

分体式机型接线图
 |
|
◆ 型谱表 |
型 号 |
说 明 |
WP- |
□□ |
□□□ |
-□ |
-□ |
-□□ |
□ |
□ |
-□ |
□ |
-□ |
|
外形特征 |
RD |
|
|
|
|
|
|
|
|
|
双屏横式数码显示 |
RMD |
|
|
|
|
|
|
|
|
|
液晶显示 |
控制作用 |
|
806 |
|
|
|
|
|
|
|
|
8路巡检测量显示 |
807 |
|
|
|
|
|
|
|
|
8路巡检统一控制/报警 |
809 |
|
|
|
|
|
|
|
|
16路巡检测量显示 |
816 |
|
|
|
|
|
|
|
|
16路巡检统一控制/报警 |
832 |
|
|
|
|
|
|
|
|
32路巡检统一控制/报警 |
通讯方式 |
|
2 |
|
|
|
|
|
|
|
RS-232C带打印功能 |
输出方式 |
|
1 |
|
|
|
|
|
|
继电器输出 |
2 |
|
|
|
|
|
|
（4～20）mA输出 |
3 |
|
|
|
|
|
|
（0～10）mA输出 |
4 |
|
|
|
|
|
|
（1～5）V输出 |
5 |
|
|
|
|
|
|
（0～5）V输出 |
6 |
|
|
|
|
|
|
SCR可控硅过零触发脉冲输出 |
7 |
|
|
|
|
|
|
SSR固态继电器控制输出 |
8 |
|
|
|
|
|
|
特殊规格变送输出 |
输入类型 |
|
□□ |
|
|
|
|
|
参见“输入类型表” |
第一报警 |
|
N |
|
|
|
|
无控制/报警（可省略） |
H |
|
|
|
|
第一报警为上限报警 |
L |
|
|
|
|
第一报警为下限报警 |
第二报警 |
|
N |
|
|
|
无报警 |
H |
|
|
|
第二报警为上限报警 |
L |
|
|
|
第二报警为下限报警 |
馈电输出 |
|
P |
|
|
单路DC 24V馈电输出 |
供电方式 |
|
|
|
AC 220V供电（可省略） |
T |
|
AC 90～265V供电（开关电源） |
外形选择 |
|
Y |
一体式 |
F |
分体式 |
|
