模拟量转PWM开关量输出转换器
模拟量转PWM开关量输出转换器 具有模拟量输入的位式控制表所有特点,可将由PID或DCS系统的模拟量调节信号转换成周期可调的PWM开关量信号。
◆ 产品外形
外形:96×48×115mm 开孔尺寸:92×45mm
外形:48×96×115mm 开孔尺寸:45×92mm
外形:72×72×115mm 开孔尺寸:68×68mm
外形:96×96×115mm 开孔尺寸:92×92mm
外形:160×80×115mm 开孔尺寸:152×76mm
外形:80×160×115mm 开孔尺寸:76×152mm
◆ 产品接线图

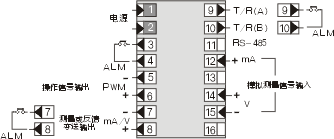

操作信号输出为模拟量转换器接线图
操作信号输出为模拟量转换器接线图(72×72×115)mm
◆ 型谱表
型 号
说 明
WP-
□□
□
-□
-□□
外形特征
C
横式单屏数码显示
S
竖式单屏数码显示
T
竖式单屏单光柱显示
TX
横式单屏单光柱显示
外形尺寸
4
96×48mm横式 48×96mm竖式
7
72×72mm(无光柱显示)
8
160X80mm(横式) 80X160mm(竖式)
9
96X96mm(方式)
控制作用
75
通讯方式
0
无通讯接口
2
RS-232C通讯接口
RS-485通讯接口
操作信号 输出类型
1
继电器PWM控制输出
6
可控硅PWM过零控制输出
固态继电器PWM控制信号输出
变送输出
无变送输出
(4~20)mA输出
3
(0~10)mA输出
(1~5)V输出
5
(0~5)V输出
输入类型
12
(4~20)mA输入
13
(0~10)mA输入
14
(1~5)V输入
15
(0~20)mA输入
16
第一报警方式
N
无报警(可省略)
H
上限报警
L
下限报警
第二报警方式
供电方式
AC220V线性电源(可省略)
AC(90~265)V开关电源供电
W
DC24V供电
