  产品中心


8K系列智能数字/光柱显示控制仪



  8K系列智能数字/光柱显示控制仪 本系列产品采用表面封装模块化工艺,输出回路均采用光电隔离,独立供电,提高了抗干扰能力。采用无跳线技术,使输入端口具备万能信号输入功能,只需通过改变内部参数,即可实现多种输入信号(各种热电偶、热电阻、远传压力、mV、标准电压/标准电流信号)之间的轻松切换,提高了仪表的通用性和可靠性。

 产品外形





外形:48×48×115mm
开孔尺寸:45×45mm

外形:96×48×115mm
开孔尺寸:92×45mm

外形:48×96×115mm
开孔尺寸:45×92mm

外形:72×72×115mm
开孔尺寸:68×68mm







外形:96×96×115mm
开孔尺寸:92×92mm

外形:160×80×115mm
开孔尺寸:152×76mm

外形:80×160×115mm
开孔尺寸:76×152mm

外形:80×160×115mm
开孔尺寸:76×152mm

 产品接线图

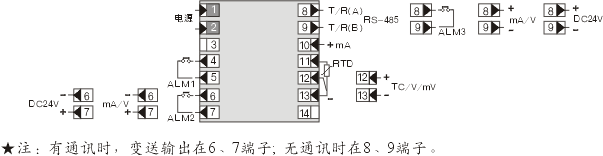

48×48仪表接线图

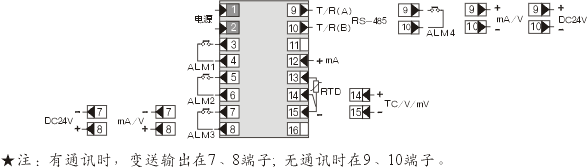

72×72仪表接线图

96×96仪表接线图

160×80、80×160仪表接线图

96×48、48×96、96×96、160×80、80×160仪表接线图



96×48、48×96、96×96、160×80、80×160仪表接线图

型谱表

型  号

   说   明

WP-8K

-□

-T□□

E□

□□

-□



外形尺寸

1















 160X80mm(横式)

2















 80X160mm(竖式)

4















 48X48mm(方式)(注1)

5















 96X48mm(横式)

6















 48X96mm(竖式)

7















 72X72mm(方式)(注2)

8















 96X96mm(方式)

显示特征



1













 单屏显示

2













 双屏显示(下屏显示输入/报警设定值)

3













 单屏单光柱(外形尺寸代码为1、2、9才有)

输入类型



□□











 参见“输入类型表”

通讯方式



0









 无通讯接口

2









 RS-232C通讯接口

8









 RS-485通讯接口

控制/报警
输出



0







 显示(无控制/报警输出)

1







 一个继电器+SSR(AL2)DC9V

2







 两个继电器

4







 四个继电器

5







 一个继电器+SCR(AL2),可触发600V/100A可控硅

6







 一个继电器+可控硅(AL2)负载5A

9







 特殊控制输出

变送输出



0





 无变送输出

2





 4-20mA变送输出,负载≤750Ω

3





 0-10mA变送输出,负载≤1.5KΩ

4





 1-5V变送输出,负载≥250KΩ

5





 0-5V变送输出,负载≥250KΩ

6





 2路4-20mA变送输出(注3)

7





 2路1-5V变送输出(注3)

8





 1路4-20mA,1路1-5V变送输出(注3)

9





 2路特殊变送输出(注3)

馈电输出



0



 无馈电输出(可省略)

P



 DC24V带一个馈电输出,负载≤30mA

2P



 DC24V带两个馈电输出,每路负载≤30mA

供电方式





 AC220线性电源(可省略)

T

 AC90-265V开关电源供电

W

 DC24V供电

★注1:外形尺寸48×48仪表, 只能选择报警1+报警2/变送/485通讯/馈电功能, 不能多于2个以上; 例: 选择上限报警+下限报警、报警+通讯、报警+变送等;变送和馈电不能同时选择;无双屏显示;无(22~26)V交直流电源供电。
★注2:外形尺寸72×72仪表, 选择报警+变送+485通讯+馈电功能,不能多于3个以上;变送和馈电不能同时选择。
★注3:两路变送输出,只能有一个报警输出,无馈电输出;无(22~26)V交直流电源供电。
●型号举例: 某工程需控制温度仪表功能为:单屏显示、与上位机通讯方式为RS-485、将现场温
度转换成标准的DC(4~20)mA信号输出、另带2个继电器控制输出、传感器为K型热电偶、外形尺寸为96×96。
选择型号为:WP-8K-91-T03E8220-T
