  产品中心


简易后备操作器



  简易后备操作器 接收从DCS系统或PID调节器给定的模拟量信号,正常控制时,操作器输入输出相当于直通的,以实现DCS系统或PID调节器对执行机构的自动控制,当前级DCS系统或PID调节器发生故障时,操作器接收到故障状态信号,即转为手动控制状态,由按键控制操作信号的输出,当故障解除,仪表自动恢复自动状态。

 产品外形


外形:96×48×115mm
开孔尺寸:92×45mm

外形:48×96×115mm
开孔尺寸:45×92mm

外形:72×72×115mm
开孔尺寸:68×68mm

外形:96×96×115mm
开孔尺寸:92×92mm









外形:160×80×115mm
开孔尺寸:152×76mm

外形:80×160×115mm
开孔尺寸:76×152mm





 产品接线图

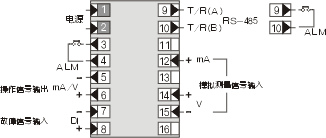

操作信号输出为模拟量操作器接线图

型谱表

型  号

说   明

WP-

□□

□□

-□

-□

-□

外形特征

C

 横式单屏数码显示

S

 竖式单屏数码显示

T

 竖式单屏单光柱显示

TX

 横式单屏单光柱显示

外形尺寸

4

 96×48mm横式 48×96mm竖式

8

 160X80mm(横式) 80X160mm(竖式)

9

 96X96mm(方式)

控制作用

65

 简易后备操作器

通讯方式

0

 无通讯接口

2

 RS-232C通讯接口

8

 RS-485通讯接口

操作信号
输出类型

2

 (4~20)mA输出

3

 (0~10)mA输出

4

 (1~5)V输出

5

 (0~5)V输出

输入类型

12

 (4~20)mA输入

13

 (0~10)mA输入

14

 (1~5)V输入

15

 (0~20)mA输入

16

 (0~20)mA输入

第一报警方式

N

 无报警(可省略)

H

 上限报警

L

 下限报警

第二报警方式

N

 无报警(可省略)

H

 上限报警

L

 下限报警

供电方式

 AC220V线性电源(可省略)

T

 AC(90~265)V开关电源供电

W

 DC24V供电
