  产品中心


智能给定操作器



  智能给定操作器 具有万能分度号输入的位式控制表所有特点,自动时测量值与给定值比较,决定操作器输出的正转或反转,双屏数码管显示,上屏显示测量值,下屏显示给定值,手动时由按键操作决定正转或反转开关量输出,与电动执行机构配合可控制系统的液位或温度等。

 主要技术参数

  ※操作信号输出正转、反转开关量,上、下限幅可设定。
  ※具有万能分度号输入的位式控制表所有特点。
  ※可带RS485/RS232隔离通讯接口。

 产品外形

外形:96×48×115mm
开孔尺寸:92×45mm

外形:48×96×115mm
开孔尺寸:45×92mm

外形:72×72×115mm
开孔尺寸:68×68mm

外形:96×96×115mm
开孔尺寸:92×92mm





外形:160×80×115mm
开孔尺寸:152×76mm

外形:80×160×115mm
开孔尺寸:76×152mm





 产品接线图

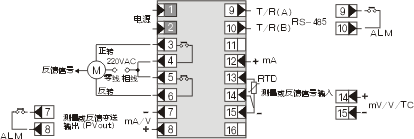

操作信号输出为开关量操作器接线图

正反转控制信号为双向可控硅输出操作器接线图

正反转控制信号为SSR固态继电器操作器接线图

型谱表

型  号

说   明

WP-

□□

□□

-□

-□

-□

外形特征

D

 横式双屏数码显示

S

 竖式双屏数码显示

外形尺寸

4

 96×48mm横式 48×96mm竖式

8

 160X80mm  80X160mm

9

 96X96mm(方式)

控制作用

55

 智能给定操作器

通讯方式

0

 无通讯接口

2

 RS-232C通讯接口

8

 RS-485通讯接口

操作信号
输出类型

1

 继电器正反转控制输出

6

 可控硅正反转过零控制输出

7

 固态继电器正反转控制信号输出

变送输出

0

 无变送输出

2

 (4~20)mA输出

3

 (0~10)mA输出

4

 (1~5)V输出

5

 (0~5)V输出

输入类型

 参见“输入类型表”

第一报警方式

N

 无报警(可省略)

H

 上限报警

L

 下限报警

第二报警方式

N

 无报警(可省略)

H

 上限报警

L

 下限报警

供电方式

 AC220V线性电源(可省略)

T

 AC(90~265)V开关电源供电

W

 DC24V供电
