  产品中心


简易操作器



  简易操作器 可不外接信号或接一路测量信号, 即可通过按键操作直接控制操作信号输出, 适用于各种阀门等的手动定位控制,显示屏显示测量值或输出百分比,用户可设。

 主要技术参数

  ※操作信号输出模拟量正、反作用可设定。
  ※操作信号输出正转、反转开关量,上、下限幅可设定。
  ※具有万能分度号输入的位式控制表所有特点。
  ※可带RS485/RS232隔离通讯接口。

 产品外形





外形:48×48×115mm
开孔尺寸:45×45mm

外形:96×48×115mm
开孔尺寸:92×45mm

外形:48×96×115mm
开孔尺寸:45×92mm

外形:72×72×115mm
开孔尺寸:68×68mm







外形:96×96×115mm
开孔尺寸:92×92mm

外形:160×80×115mm
开孔尺寸:152×76mm

外形:80×160×115mm
开孔尺寸:76×152mm

外形:80×160×115mm
开孔尺寸:76×152mm

 产品接线图

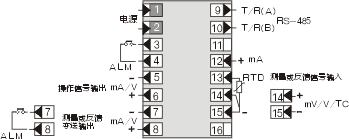

操作信号输出为模拟量操作器接线图

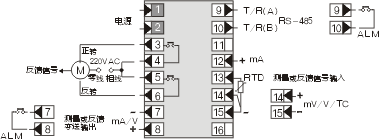

操作信号输出为开关量操作器接线图

72×72操作信号输出为模拟量操作器接线图

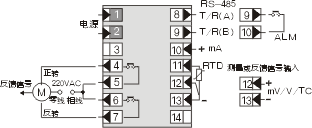

72×72操作信号输出为开关量操作器接线图

正反转控制信号为双向可控硅输出接线图

正反转控制信号为SSR固态继电器接线图

型谱表

型  号

   说   明

WP-

□□

□□

-□

-□

-□

外形特征

C

 横式单屏数码显示

屏幕显示测量值或输出百分比

S

 竖式单屏数码显示

D

 横式双屏数码显示

上屏默认显示测量值
下屏默认显示输出百分比

DS

 竖式双屏数码显示

T

 竖式单屏单光柱显示

屏幕默认显示测量值
光柱默认显示输出百分比

TX

 横式单屏单光柱显示

外形尺寸

4

 96×48mm横式 48×96mm竖式

7

 72×72mm

8

 160X80mm(横式)  80X160mm(竖式)

9

 96X96mm(方式)

控制作用

45

 简易操作器

通讯方式

0

 无通讯接口

2

 RS-232C通讯接口

8

 RS-485通讯接口

操作信号
输出类型

1

 继电器正反转控制输出(D型)

2

 (4~20)mA输出(Q型)

3

 (0~10)mA输出(Q型)

4

 (1~5)V输出(Q型)

5

 (0~5)V输出(Q型)

6

 可控硅正反转过零控制输出

7

 固态继电器正反转控制信号输出

变送输出

0

 无变送输出

2

 (4~20)mA输出

3

 (0~10)mA输出

4

 (1~5)V输出

5

 (0~5)V输出

输入类型

 参见“输入类型表”(无输入信号的操作器只有单屏显示输出百分比,代码为24)

第一报警方式

N

 无报警(可省略)

H

 上限报警

L

 下限报警

第二报警方式

N

 无报警(可省略)

H

 上限报警

L

 下限报警

供电方式

 AC220V线性电源(可省略)

T

 AC(90~265)V开关电源供电

W

 DC24V供电
