单回路声光报警控制仪



     单回路声光报警控制仪 采用先进的微处理器进行智能控制,可与本公司各种控制仪表或其它接点式检测控制仪表配套使用。
     可方便拼装成多回路报警系统。
     现场可任意选择常开或常闭输入方式。
     单片机技术,光电隔离,内置蜂鸣器,整机抗干扰能力极强。半导体平面发光器件,亮度高、色柔和、功耗低,并联驱动,工作寿命长,且灯屏更换方便。插入式电路板结构,有继电器触点输出和电压输出等多种输出方式便于维护和操作。

 主要技术参数

输入信号

 开关量     ·无源接点开关量(常开或常闭)
 电平       ·供音响使用的控制信号,高电平≥4V

输出信号

 开关量输出 ·输出一对无源常开触点开关(报警时闭合),触点动作同步
             于报警音响
           ·直流电平信号输出>4V
           ·无源开关量(常开:报警时闭合)
           ·触点容量:3A/24V DC;0.7A/110V AC(阻性负载)

特性

 测量通道   ·单通道
 消音测试   ·外接消音测试按钮功能
 显示方式   ·斜面发光管工作状态显示 ·平面发光管工作状态显示

使用环境

 环境温度   ·0~50℃
 相对湿度   ·≤85% RH 无结霜、无腐蚀性气体
 供电电源   ·DC24V±5% 线路输入电阻≤50Ω
 功  耗   ·报警时1.8W,无报警时0.1W

 产品外形

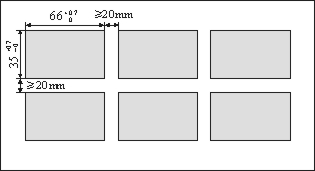

 密集安装的开孔尺寸(单位:mm)

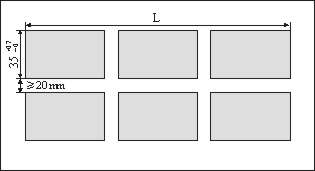

 点阵式安装的开孔尺寸(单位:mm)


M=(40×m)-5
L=(80×n)-14
M:每列报警器的个数
n:每排报警器的个数

条列式安装的开孔尺寸(mm)


L=(80×n)-14
n:每排报警器的个数

 报警功能

报警器

正常

报警

确认

恢复正常

确认前恢复

确认

灯光

音响

 注:

灯灭

闪光

平光

无声

发声

型谱表

型     号

说     明

WP-

□□

-□

-□

-□

-□

-□

外形特征

B

 大屏幕闪光指示,声光报警

外形尺寸

8

  80×40×120mm

控制作用

01

 闪光报警(带继电器输出)

发光管颜色

R

  红色

G

  绿色

Y

  黄色

发光管外形

1

  平面

2

  斜面

输入类型

A

  接点式闭路报警

B

  接点式开路报警

C

  标准TTL电平(订货时请标明输入范围)

D

  特殊规格

记忆报警

  不带记忆报警功能(可省略)

K

  带记忆报警功能

供电方式

W

  DC 24V供电
