  产品中心


WSS系列双金属温度计

  WSS系列 双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃~+500℃范围内液体、蒸汽和气体介质温度。

工作原理与特点

  双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时,带动指针旋转,工作仪表便显示出所应的温度值,具有现场显示温度,直观方便;安全可靠,使用寿命长;多种结构形式,可满足不同要求等特点。

主要技术参数

  ●产品执行标准:JB/T8803-1998  GB3836-83
  ●标度盘公称直径:60、100、150
  ●精度等级:(1.0)、1.5
  ●热响应时间:≤40S
  ●防护等级:IP55



测温范围

测量范围℃

适用范围

工业、商业

实验室、小型

-80~+40

-40~+80

0~50

0~100

0~150

0~200

0~300

0~400

0~500

正常工作天气条件



工作场所

温度℃

相对湿度%

掩蔽场所

-25~+55

5~100

户外场所

-40~+85

5~100

测量端形式

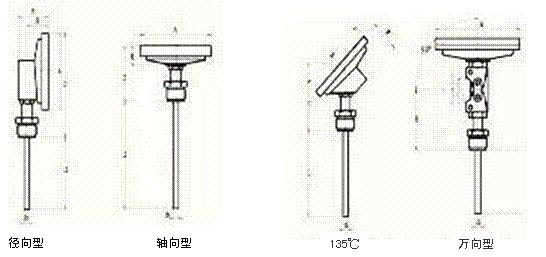

WSS双金属温度计外观形式

外形及尺寸

形式

A

B

C

E

L

d

轴向型

65

23

73

-

75
100
150
200
300
400
500
750
1000

Φ6
Φ8
Φ10

105

23

73

-

155

23

73

-

径向型

65

50

110

34

105

50

110

34

105

50

110

34

135°向型

105

23

85

-

155

23

85

-

万向型

105

23

178

120

155

23

178

120



安装固定形式



●可动外螺纹管接头

点击看大图

M

H

SW

d

M16×1.5

12

18

Φ6
Φ8
Φ10

M20×1.5

16

22

M27×2

20

30

NPT1/4

15

18

NPT1/2

19

22

NPT3/4

25

30

●可动内螺纹管接头

点击看大图

M

H

SW

d

M16×1.5

12

18

Φ6
Φ8
Φ10

M20×1.5

16

22

M27×2

20

30

NPT1/4

15

18

NPT1/2

19

22

NPT3/4

25

30





固定螺纹管接头



M

H

SW

d

M16×1.5

12

18

Φ6
Φ8
Φ10

M20×1.5

16

22

M27×2

20

30

NPT1/4

15

18

NPT1/2

19

22

NPT3/4

25

30

点击看大图





卡套螺纹接头



M

H

SW

d

M12×1.5

15

19

Φ6

M16×1.5

15

22

Φ8

M20×1.5

16

24

Φ10

点击看大图





D

D0

D1

SW

d0

d

Φ60

Φ42

Φ24

Φ22

Φ9

Φ8
Φ10

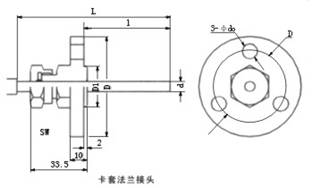

法兰式卡套螺纹接头

点击看大图

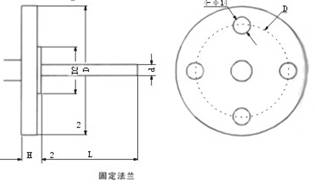

固定法兰

点击看大图

D

D1

D2

H

d0

d

Φ105

Φ75

Φ55

Φ16

Φ14

Φ8
Φ10

:可提供ANSI、JB、HG等标准法兰

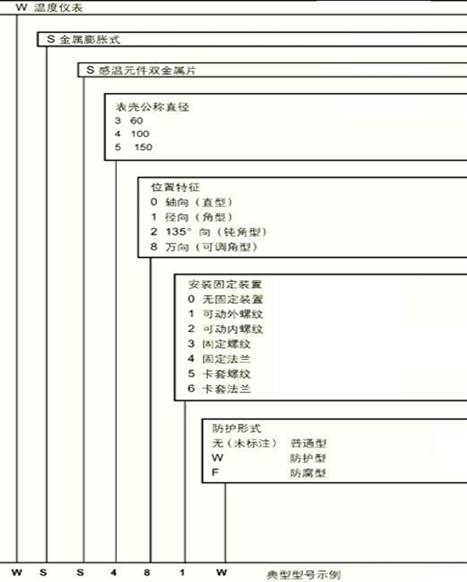

型号命名方法





型号及规格

轴向型

型号

测温范围

精度等级

保护管材料

规格

安装固定装置

D

L

WSS-330

-80~+40
-40~+80
0~50
0~100
0~150
0~200
0~300

1.5

1Cr18Ni9Ti
304
316
316L
哈氏C-276

Φ60

75
100
150
200
300
400
500
750
1000

无固定装置

WSS-440

Φ100

WSS-500

Φ150

WSS-301

Φ60

可动外螺纹

WSS-401

Φ100

WSS-501

Φ150

WSS-302

Φ60

可动内螺纹

WSS-402

Φ100

WSS-502

Φ150

WSS-303

Φ60

固定螺纹

WSS-403

Φ100

WSS-503

Φ150

WSS-304

Φ60

固定法兰

WSS-404

Φ100

WSS-504

Φ150

WSS-305

Φ60

卡套螺纹

WSS-405

Φ100

WSS-505

Φ150

WSS-306

Φ60

WSS-406

Φ100

卡套法兰

WSS-506

Φ150

径向型

型号

测温范围

精度等级

保护管材料

规格

安装固定装置

D

L

WSS-310

-80~+40
-40~+80
0~50
0~100
0~150
0~200
0~300
0~400
0~500

1.5

1Cr18Ni9Ti
304
316
316L
哈氏C-276

Φ60

75
100
150
200
300
400
500
750
1000

无固定装置

WSS-410

Φ100

WSS-510

Φ150

WSS-311

Φ60

可动外螺纹

WSS-411

Φ100

WSS-511

Φ150

WSS-312

Φ60

可动内螺纹

WSS-412

Φ100

WSS-512

Φ150

WSS-313

Φ60

固定螺纹

WSS-413

Φ100

WSS-513

Φ150

WSS-314

Φ60

固定法兰

WSS-414

Φ100

WSS-514

Φ150

WSS-315

Φ60

卡套螺纹

WSS-415

Φ100

WSS-515

Φ150

WSS-316

Φ60

WSS-416

Φ100

卡套法兰

WSS-516

Φ150



135°向型

型号

测温范围

精度等级

保护管材料

规格

安装固定装置

D

L

WSS-420

-80~+40
-40~+80
0~50
0~100
0~150
0~200
0~300
0~400
0~500

1.5

1Cr18Ni9Ti
304
316
316L
哈氏C-276

Φ100

75
100
150
200
300
400
500
750
1000

无固定装置

WSS-520

Φ150

WSS-421

Φ100

可动外螺纹

WSS-521

Φ150

WSS-422

Φ100

可动内螺纹

WSS-522

Φ150

WSS-423

Φ100

固定螺纹

WSS-523

Φ150

WSS-424

Φ100

固定法兰

WSS-524

Φ150

WSS-425

Φ100

卡套螺纹

WSS-525

Φ150

WSS-426

Φ100

卡套法兰

WSS-526

Φ150

万向型

型号

测温范围

精度等级

保护管材料

规格

安装固定装置

D

L

WSS-480

-80~+40
-40~+80
0~50
0~100
0~150
0~200
0~300
0~400
0~500

1.5

1Cr18Ni9Ti
304
316
316L
哈氏C-276

Φ100

75
100
150
200
300
400
500
750
1000

无固定装置

WSS-580

Φ150

WSS-481

Φ100

可动外螺纹

WSS-581

Φ150

WSS-482

Φ100

可动内螺纹

WSS-582

Φ150

WSS-483

Φ100

固定螺纹

WSS-583

Φ150

WSS-484

Φ100

固定法兰

WSS-584

Φ150

WSS-485

Φ100

卡套螺纹

WSS-585

Φ150

WSS-486

Φ100

卡套法兰

WSS-586

Φ150



选型须知

1)型号
2)表盘直径
3)精度等级
4)安装固定形式
5)测温范围
6)长度或插入深度
例A:万向型,表盘直径Φ100,测温范围0~400℃,1.5级,活动外螺纹M27×2,长度450mm,WSS-481, 0~400℃,L=450, M27×2,1.5级。
