  产品中心


多点铠装热电阻



  多点铠装热电阻,适用于生产现场存在温度梯度不显著,须同时测量多个位置或位置的多处测量。作为测量温度的传感器,通常多点温度计与显示调节仪、记录仪和电子调节器等配套使用,可以直接测量各种生产过程中从0~500℃范围内的液体、蒸汽和气体介质以及固体表面的温度。广泛应用于存储罐等装置中。
  多点铠装热电阻在测量温度过程中不会相互影响。具体安装与普通热电偶的安装一样。
  热电阻由多支独立的测温元件组成。具有安装使用方便,温度反映灵敏、准确的特点。





多点铠装热电阻型式示意图

WZ□K- DD –131□



多对式铠装热电阻型号规格表

型 号

结构形式

分度

测温范围℃

测 温
点 数

规格

保护管
材料

接线盒形式

WZPK-DD-131□

无固定装置

0~500

每组:
2-6点

由用户
提供

1Ci18Ni9Ni

防水接线盒

WZPK-DD-331□

活动卡套法兰

WZPK-DD-431□

固定卡套法兰

WZPK-DD-241□

可动卡套固定螺纹

每组:
2-6点

隔爆接线盒
dⅡBT4

WZPK--DD341□

活动卡套法兰

WZPK-DD-441□

固定卡套法兰





举例:
多点铠装热电阻:分度号:Pt100、直径:Φ3mm,每组 6支/长度规格? 可动卡套螺纹 M33×2。

WZPK- DD –1316/Φ3mm 长度规格: A组L1=、L3=、L5=、L7=、L9=、L11= M33×2。

选型须知 1) 型号 2) 分度号 3) 精度等级 4) 热电偶点数 5) 安装固定形式 6) 保护管材质 7) 长度或插入深度



WZP-DDK-ZT型整体套管式多点铠装热电阻

  WZP-DDK-ZT整体套管式多点铠装热电阻,是多支不同长度的热电阻组装在同一个金属保护管内,其内部结构似阶梯形,称为阶梯形铠装热电阻,主要用于同一轴心不同的温度梯度测量。测温点可以为二个或者二个以上,其外直径的大小取决于温度点的多少,一般不小于6mm。





WZP-DDK-ZT型整体套管式多点铠装热电阻的特点

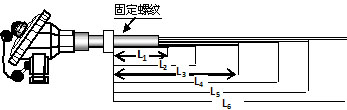

整体套管式多点铠装热电阻点位示意图

1、整体多点铠装热电阻传感器杆部直径仅6-10毫米。
2、过程联接:法兰或者螺纹,材质:铠装外套材质为316L或者1Cr18Ni9Ti。
3、整体式多点铠装热电阻.仅需一个过程接口 。



WZP-DDK-ZT型整体套管式多点铠装热电阻型号表

产品名称

型      号

分度

测温范围
(℃)

测 温
点 数

规   格(mm)

保护管
材料

保护管

长度

整体套管式
多点铠装热电阻

WZP-DDK-ZT

Pt100

-200~450

每组:
2-6点

Ф6
Ф8
Ф10

每组2~6点
按照用户提供的长度。

316L
1Ci18Ni9Ni

订货须知

1) 型号
2) 分度号
3) 精度等级
4) 温度计点数
5) 安装固定形式
6) 保护管直径与材质
7) 长度或插入深度
例:多点温度计, 分度号:Pt100, , 3 点。A级,固定螺纹  M27X2, 保护管:316L  Ф8mm  L 1 = 1200,L 2 =1500,L 3 =2000,
WZP-220DD3/Pt100/A级  L 1 =1200,L 2 =1500,L 3 =2000, /螺纹 M27x2 / 316L/ Ф8mm/
