  产品中心


WRNK、WREK系列铠装热电偶



  铠装热电偶具有能弯曲、耐高温、热响应时间快和坚固耐用等许多优点。它和工业用热电偶一样。作为测量温度的传感器,通常和显示仪表、记录仪表和电子调节仪配套使用,同时亦可以作为装配式热电偶的感温元件。它可以直接测量各种生产过程中从 0℃ ~ 1200℃ 范围内的液体、蒸气和气体介质以及固体表面的温度。

基本技术指标

测温范围和准确度

类别
(代号)

分度

套管外
径(d)

常用
温度
(℃)

最高使用
温度
(℃)

允许偏差△ t

测温
范围
(℃)

允差值

镍铬—康铜
WREK

E

≥φ3

600

700

0~700

± 2.5℃或
± 0.75%t

镍铬—镍硅
WRNK

K

≥φ3

800

950

0~900

± 2.5℃或
± 0.75%t

铜—康铜
WRCK

T

≥φ3

350

400

<-200

未作规定

-40~350

± 1℃或
± 0.75%t

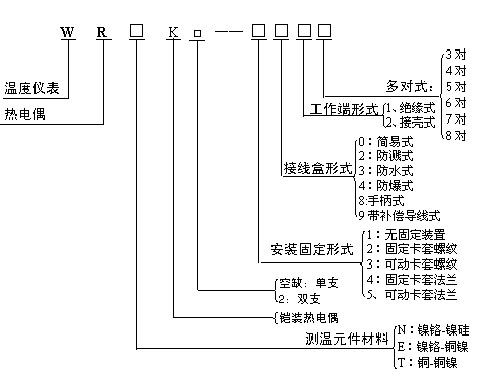

铠装热电偶型号表示方法





工作原理



  铠装热电偶的工作原理是,两种不同成份的导体两端经焊接,形成回路,直接测温端叫工作端,接线端子端叫冷端,也称参比端。当工作端和参比端存在温差时,就会在回路中产生热电流,接上显示仪表,仪表上就会指示出热电偶所产生的热电动势的对应温度值。
  铠装热电偶的热电动势将随着测量端温度升高而增长,热电动势的大小只和热电偶导体材质以及两端温差有关,和热电极的长度、直径无关。
  铠装热电偶是由导体、绝缘氧化镁和1Cr18Ni9Ti不锈钢保护管经多次拉制而成。铠装热电偶产品主要有接线盒、接线端子和铠装热电偶组成基本机构,并配以各种安装固定装置组成。

  铠装热电偶分绝缘式和接壳式两种。

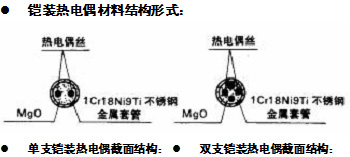

结构

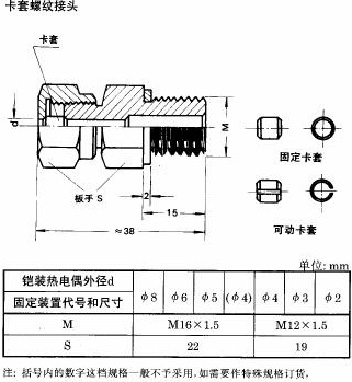

安装固定形式

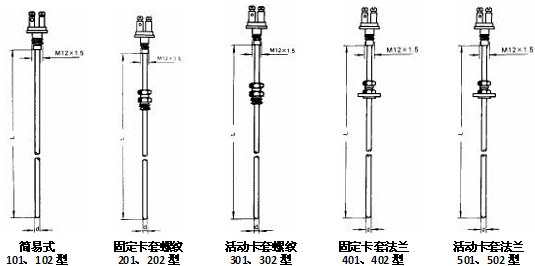

简易端子、绝缘式铠装热电偶产品图示







带补偿导线、绝缘式铠装热电偶产品图示

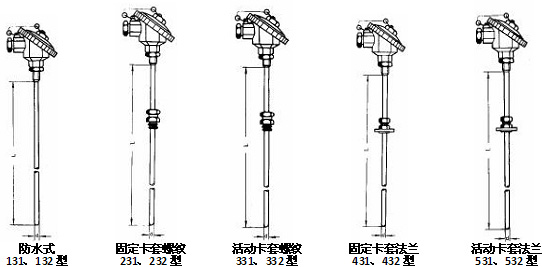

防水接线盒、绝缘式铠装热电偶产品图示

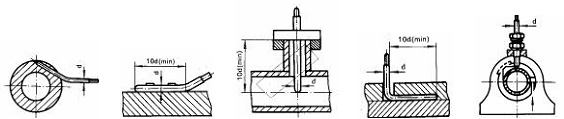

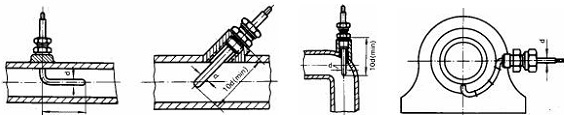

铠装热电偶安装示意图







微细铠装热电偶

产品特点
  适用于狭小弯曲场所的温度测量与控制。通常用于化工、化纤、制药等行业的测温装置。
主要技术参数
  精度等级:Ⅰ级或Ⅱ级
  公称直径:φ1、φ1.5
  弯曲半径:R≥5D
  公称压力:常压

型  号

分度号

测温范围℃

热响应时间

保护管材料

规  格

WRNK-191S

K

0-600

shaodeng <3S

1Cr18Ni9Ti

100x800
200x800
300x800
550x800
750x800



多点铠装热电偶

  多点铠装热电偶、多点铠装热电阻,适用于生产现场存在温度梯度不显著,须同时测量多个位置或位置的多处测量。作为测量温度的传感器,通常多点温度计与显示调节仪、记录仪和电子调节器等配套使用,可以直接测量各种生产过程中从0℃~1300℃范围内的液体、蒸汽和气体介质以及固体表面的温度。广泛应用于化肥合成塔、甲醇合成塔、存储罐等装置中。
  多点铠装热电偶在测量温度过程中不会相互影响。具体安装与普通热电偶的安装一样。


  热电偶、热电阻由多支独立的测温元件组成,每支独立工作,因此,维修时可以单支更换。具有安装使用方便,温度反映灵敏、准确的特点。

多点铠装热电偶型式示意图WR□K- DD -KS-KL-231

WR□K--131□(无固定装置多点铠装热电偶)
WR□K-431 -DD -FL-(卡套法兰固定多点铠装热电偶)
WR□K- 231□-KT(可动卡套螺纹多点铠装热电偶)
多对式铠装热电偶型号规格表

型 号

结构形式

分 度

测温范围℃

测 温
点 数

规格

保护管
材料

接线盒形式

WR□K-131□

无固定装置

K
E

0-800
0-600

每组:
2-8点

由用户
提供

1Ci18Ni9Ni

防水接线盒

WR□K-331□

活动卡套法兰

WR□K-431□

固定卡套法兰

WR□K-241□

可动卡套固定螺纹

K

0-1000

每组:
2-8点

GH3030

隔爆接线盒
dⅡBT4

WRNK-341□

活动卡套法兰

WRNK-441□

固定卡套法兰

举例:
多点铠装热电偶:分度号:K绝缘式、直径:Φ3mm.A/B两组,每组 6支/可动卡套螺纹M33×2。

WRNK-2316/ K/Φ3mm/M 规格:A组L1=、L3=、L5=、L7=、L9=、L9= B组L2=、 L4=、L6=、L8=、L10=、L12=
选型须知 1) 型号 2) 分度号 3) 精度等级 4) 热电偶点数 5) 安装固定形式 6) 保护管材质 7) 长度或插入深度



合成塔抗腐蚀多点铠装热电偶(实用新型产品)



  多点铠装热电偶是化肥、甲醇工业合成塔测温传感器。在合成塔运行过程中,由于空气湿度通过测温接口或者接线盒间隙的渗入后与塔中热气体在合成塔大盖平面向下800mm~1000mm交会,形成气体冷凝,致使多点铠装热电偶保护管安装使用后(不超过三个月)受到腐蚀破裂而损坏。对生产形成隐患。直接影响对合成塔温度的监控。

   我公司经过市场调研,针对多点热电偶在合成塔测温过程中因腐蚀而损坏的普遍现象合成塔抗蚀多对式铠装热电偶,与专业工程技术人员化肥、甲醇工业合成塔测温传感器。由于空气湿度的渗入与塔中气体在合成塔大盖平面向下800mm~1000mm交会,出现腐蚀气体冷凝,致使多点铠装热电偶腐蚀、破裂严重。很多用户多对式铠装热电偶安装以后,使用不超过三个月就开始腐蚀, “带病”工作。(严重的不会超过三个月,因腐蚀破裂而直接损坏。)直接影响对合成塔温度的监控。
合成塔抗腐铠装热电偶,由多对铠装元件、316L抗蚀管固定装置、组合接线盒等组成。安装时请根据安装说明书的要求进行。
合成塔抗腐蚀多点铠装热电偶型号表

产 品 名 称

型  号

分度

测温范围
(℃)

工作端
形式

测 温
点 数

规格

保护管
材料

接线盒形式

合成塔
铠装热电偶

WR?K-131?-KF

K
E

0-800
0-600

绝缘式

每组:
2-8点

直径:Φ3
Φ5
Φ6
L:=mm

1Ci18Ni9Ni

隔爆接线盒
dⅡBT4

选型须知 1) 型号 2) 分度号 3) 精度等级 4) 热电偶点数 5) 安装固定形式 6) 保护管材质 7) 长度或插入深度,8)测温套管内径规

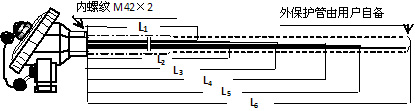

WR□-DDK-ZT型整体套管式多点铠装热电偶



  WR□-DDK-ZT整体套管式多点铠装热电偶,是多支不同长度的热电偶组装在同一个金属保护管内经压实而成的坚实整体,其内部结构似阶梯形,称为阶梯形铠装热电偶,主要用于同一轴心不同的温度梯度测量。测温点可以为二个或者二个以上,其外直径的大小取决于温度点的多少,一般不小于3mm。铠装热电偶采用GB/T18404-2001标准。
  测量点数2-16点,适合安装在反应器、管道、狭窄弯曲的场所。用于化学反应罐催化裂解炉蒸馏塔分馏塔等,测量不同深度或不同位置的温度.而且测温精度高,使用寿命长,安全可靠。

WR□-DDK-ZT型整体套管式多点铠装热电偶具有以下特点
1、整体多点铠装热电偶传感器杆部直径仅6-10毫米.内置2-16个点。
2、分度号类型:,K,E,J,测温范围-40--800度.最大插入深度.30米。
3、可配644H智能型温度变送器或244EH型可编程温度变送器。
4、过程联接:为法兰或者螺纹,材质:铠装外套材质为316L或者1Cr18Ni9Ti。
5、整体式多点铠装热电偶.仅需一个过程接口,最多可读取16个点 。

产品名称

型 号

分度

测温范围
(℃)

测 温
点 数

保护管
材料

整体套管式
多点铠装热电偶

WR□-DDK-ZT

K
E
J

-40~800

每组:
2-16点

316L
1Ci18Ni9Ni

1) 型号
2) 分度号
3) 精度等级
4) 温度计点数
5) 安装固定形式
6) 保护管材质
7) 长度或插入深度

例:多点温度计, K 型, 3 点。 Ⅱ级,固定螺纹  M27X2, 保护管:1Ci18Ni9Ni  Ф8mm  L 1 = 1200,L 2 =1500,L 3 =2000,    WRN-220DD3/K/Ⅱ级  L 1 =1200,L 2 =1500,L 3 =2000, /螺纹 M27x2 / 1Ci18Ni9Ni  Ф8mm
